Los actuadores Cummins ISX se dividen en actuadores del sistema de combustible y actuadores del turbocompresor.
I. Actuadores Cummins ISX – Actuadores del sistema de combustible
El módulo de combustible del motor ISX contiene cuatro actuadores (divididos en dos grupos de dos), que controlan los tres primeros cilindros y los tres últimos, respectivamente. Cada grupo incluye un actuador de dosificación (que controla el flujo de inyección de combustible) y un actuador de sincronización (que controla la sincronización del motor).
A. Actuador de dosificación de combustible (N.° de pieza 4089980/4089985/4902904): • Función: Regula con precisión el flujo de combustible que ingresa a la bomba de combustible de alta presión, controlando la presión del common rail; la ECM ajusta el suministro de combustible en tiempo real según la velocidad y la carga del motor, determinando la potencia, el par y la velocidad de ralentí; es el elemento de control principal para la cantidad de combustible del sistema common rail de alta presión.
- Síntomas de falla: Potencia insuficiente, vibración en ralentí, presión anormal en el riel de combustible, imposibilidad de arranque y códigos de falla relacionados con la presión del riel.
B. Actuador de sincronización (4089540/4089981/4902905)
- Función: Modifica la posición de la fase de la leva dentro de la bomba de aceite de alta presión, ajustando el ángulo de avance de la inyección; corrige la sincronización de la inyección según la velocidad y la carga, optimiza la combustión, reduce las emisiones de NOx, controla el picado y optimiza la potencia y el consumo de combustible del motor X15. • Fallas: Potencia deficiente, alta temperatura de escape, consumo excesivo de combustible, funcionamiento anormal de bancadas de cilindros individuales.
II. Actuadores Cummins ISX -Actuador del turbocompresor (número de pieza específico VGT 5452695/6382093)

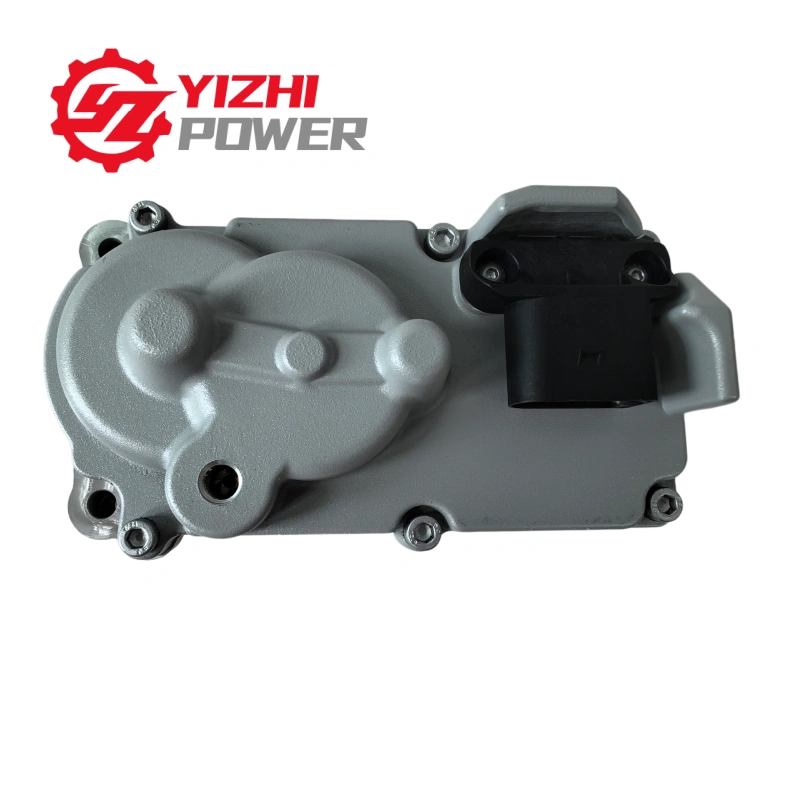

El X15 suele estar equipado con un turbocompresor de geometría variable (VGT), que es un actuador electromecánico (como el Holset HE400VG). Ajusta el ángulo interno de las palas de la turbina mediante un motor y una biela: Baja velocidad/baja carga: palas más estrechas, flujo de escape más rápido, aumento rápido de la presión del turbo y menor retardo; Alta velocidad/alta carga: palas más anchas, escape más suave, evitando la sobrevelocidad del turbo y la presión de sobrealimentación excesiva; Control de circuito cerrado: la ECM compara los valores de presión de sobrealimentación objetivo y real, y ajusta las palas en tiempo real para equilibrar la potencia y las emisiones.
Síntomas de fallo: Aceleración débil, humo negro, presión de sobrealimentación excesivamente alta o baja.
Dos tipos de actuadores trabajan conjuntamente: el actuador de combustible proporciona una inyección precisa de combustible, y el actuador del turbo aumenta la presión dinámicamente, trabajando juntos para lograr un funcionamiento eficiente en todas las condiciones.
Para ayudar a todos a diagnosticar rápidamente la causa de una avería, YIZHI POWER ha recopilado una tabla de códigos de avería para el motor CUMMINS ISX15, que esperamos sea de utilidad.
| Fault Code | SPN-FMI | Description | Symptoms | Troubleshooting Key Points |
| 559 | 157-18 | Rail Pressure Below Setpoint | Low power, torque limit when climbing, idle shake, hard starting | Fuel metering actuator stuck; low-pressure fuel line issue; rail pressure sensor fault; Check INSITE commanded vs actual rail pressure (if difference > 100 bar, suspect actuator first) |
| 560 | 157-0 | Rail Pressure Above Setpoint | White smoke, pressure relief valve open, abnormal deceleration | Fuel metering actuator stuck normally open; pressure relief valve damaged |
| 2626 | 157-4 | IMV Actuator Circuit Voltage Low | Intermittent engine stall, engine won’t start | Harness shorted to ground; connector corrosion |
| 2627 | 157-5 | IMV Actuator Circuit Voltage High | Engine fails to build fuel rail pressure | Harness shorted to power; open circuit |
| 1711 | 677-7 | Timing Actuator A Mechanical Responsiveness | Surge in fuel consumption, high exhaust temperature, poor power, engine vibration | Actuator stuck; internal fuel pump timing mechanism worn; perform INSITE override test |
| 1712 | 678-7 | Timing Actuator B Mechanical Responsiveness | Misfire/poor performance on one cylinder bank | Second bank timing actuator issue; wiring harness; internal fuel pump failure |
| 1713 | 677-4 | Timing Actuator A Circuit Low | Intermittent stall, hard starting | Connector issue; harness shorted to ground |
| 1714 | 677-5 | Timing Actuator B Circuit High | Loss of timing control | Harness open circuit / shorted to power |
| 1896 | 411-13 | EGR Valve Calibration Failure | Rough idle, MIL/Emission warning light on | EGR carbon buildup/stuck; perform EGR calibration after replacement |
| 2791 | 2791-14 | EGR Commanded Position Not Reached | Power loss, increased fuel consumption | EGR valve spool carbon buildup/stuck; EGR cooler clogged; perform INSITE sweep test to check position feedback |
| 1921 | 411-4 | EGR Actuator Circuit Low Voltage | EGR function disabled | Harness shorted to ground; connector fault |
| 1922 | 411-5 | EGR Actuator Circuit High Voltage | EGR actuator non-responsive | Harness open circuit / shorted to power |
YIZHI POWER es un proveedor de servicios autorizado oficialmente por Cummins, que ofrece servicios de reparación para motores CUMMINS ISX y suministro de repuestos para Cummins. No dude en contactarnos si necesita ayuda.
